TOP-2MB***-2**HB 底座联轴器型

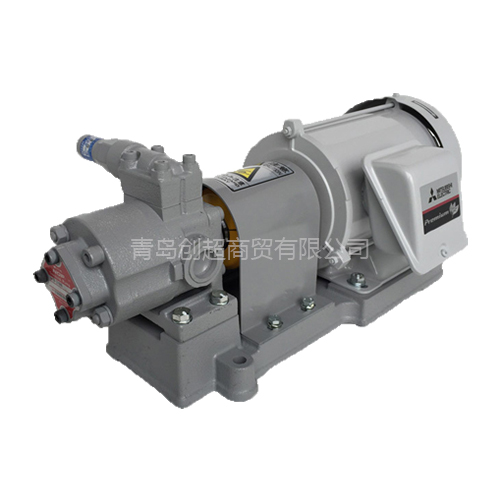

NOP油泵/NOP齿轮泵 TOP-2MB-2HB 底座联轴器型
· 底座、联轴器连接型(可连接通用、特殊马达)
· 可连接输出功率为200W/400W/750W/1500W/2200W的马达
· 流量(2.8～20cm³/rev)
· 中吐出压
· 用途：输送操作油、润滑油
· 液体温度：-5～80°C(有用于高温的特殊规格)
· 适用的液体粘度：10～500mm²/sec
· 可选择溢流阀
■ 型号表示
1）TOP-2MB -2__HB__ __ __ __ - __ __
(1) (2) (3) (4)(5) (6) （7）
(1) 马达制造商首字母：M 、 T
(2) 马达输出功率：200W/400W/750W/1500W/2200W
(3) 型号：203HB、204HB、206HB、208HB、210HB、212HB、216HB、220HB
(4) 口径：无记、标准（Rc口径）、G（G口径）
(5) 旋转的方向：无记（顺时针方向）、R(逆时针方向）※从轴顶端看
(6) 有无流溢阀:无记（无流溢阀）、VB（有流溢阀）VD(有溢流阀 泵外侧回流式)
(7) 油封、衬垫特殊部件：无记（标准规格）、US、UT、V V、VH (油封、衬垫特殊规格)
■ 规格
| 产品型号 |
马达转数的吐出量(理论值) ℓ/min |
马达转数 50Hz 1500min-1 |
马达转数的吐出量(理论值) ℓ/min |
马达转数 60Hz 1800min-1 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
适用马达输出功率的最大吐出压力 MPa |
适用马达输出功率的最大吐出压力 MPa |
|||||||||
| 200W | 400W | 750W | 1500W | 200W | 400W | 750W | 1500W | |||
| TOP-203HB | 4.2 | 1.7 | 3.0 | 3.0 | 3.0 | 5.0 | 1.3 | 3.0 | 3.0 | 3.0 |
| TOP-204HB | 6.0 | 1.2 | 3.0 | 3.0 | 3.0 | 7.2 | 0.9 | 2.3 | 3.0 | 3.0 |
| TOP-206HB | 9.0 | 0.7 | 1.8 | 2.5 | 2.5 | 10.8 | 0.5 | 1.4 | 2.5 | 2.5 |
| TOP-208HB | 12.0 | 0.5 | 1.3 | 2.5 | 2.5 | 14.4 | 0.3 | 1.0 | 2.3 | 2.5 |
| TOP-210HB | 15.0 | 0.4 | 1.1 | 2.5 | 2.5 | 18.0 | 0.3 | 0.9 | 2.0 | 2.5 |
| TOP-212HB | 18.0 | 0.3 | 0.9 | 2.0 | 2.0 | 21.6 | - | 0.7 | 1.6 | 2.0 |
| TOP-216HB | 24.0 | 0.2 | 0.7 | 1.5 | 1.5 | 28.8 | - | 0.5 | 1.2 | 1.5 |
| TOP-220HB | 30.0 | - | 0.4 | 1.2 | 1.2 | 36.0 | - | 0.3 | 0.9 | 1.2 |
- *最大吐出压力为“供油：ISO-VG46 油温：40°C”时的值
- *TOP-2HB系列为TOP-2HA系列的升级产品。性能、连接尺寸具有互换性，但配管口径由G变为了Rc。
■ 产品应用
NOP油泵/NOP摆线齿轮泵 TOP-2MB-2HB系列广泛应用于有载开关在线滤油机润滑齿轮油泵，油冷机油泵，纺织机械润滑齿轮油泵，冷镦机润滑齿轮油泵，粉末机械润滑油泵，切削液装置，齿轮箱润滑，增速机润滑，减速机润滑等
